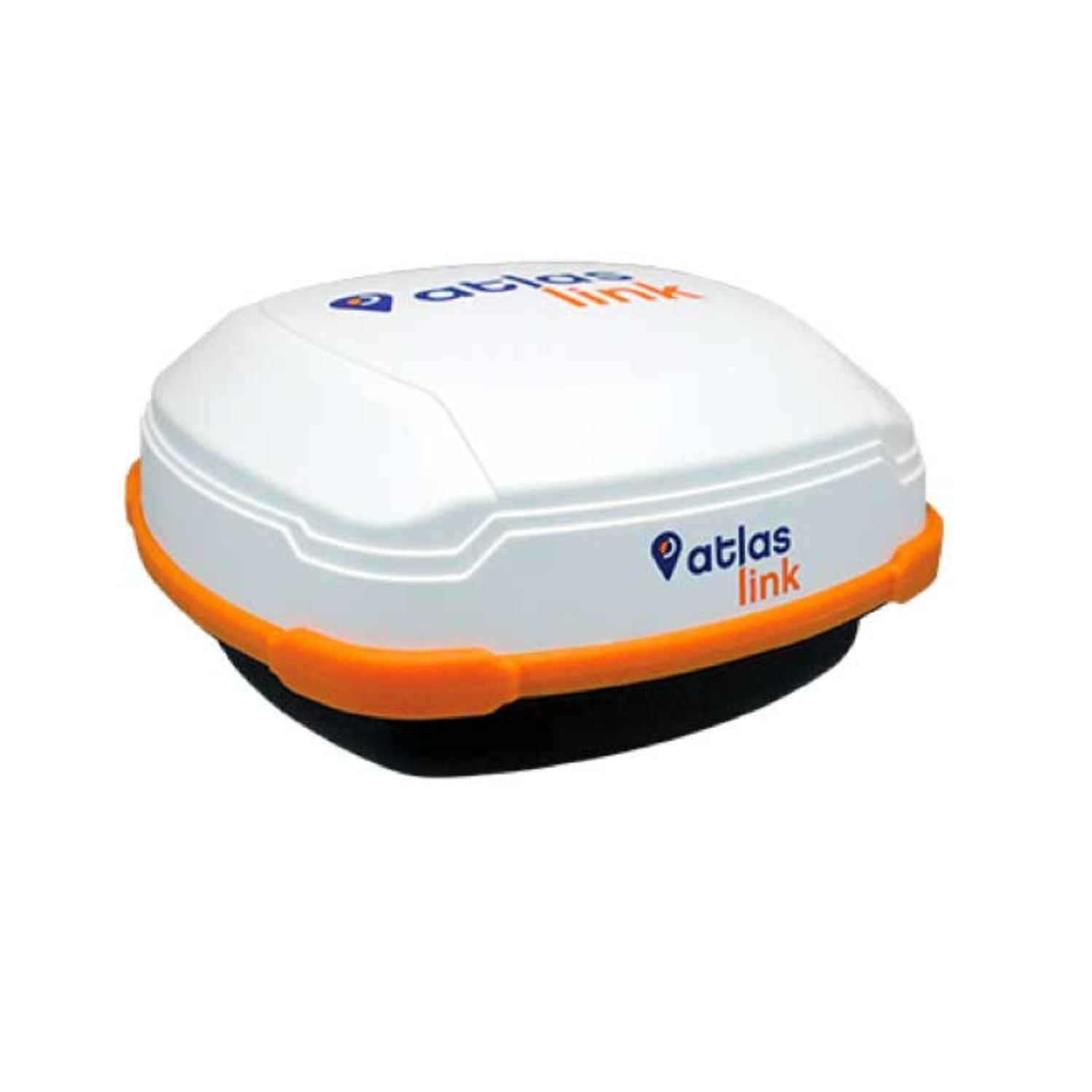

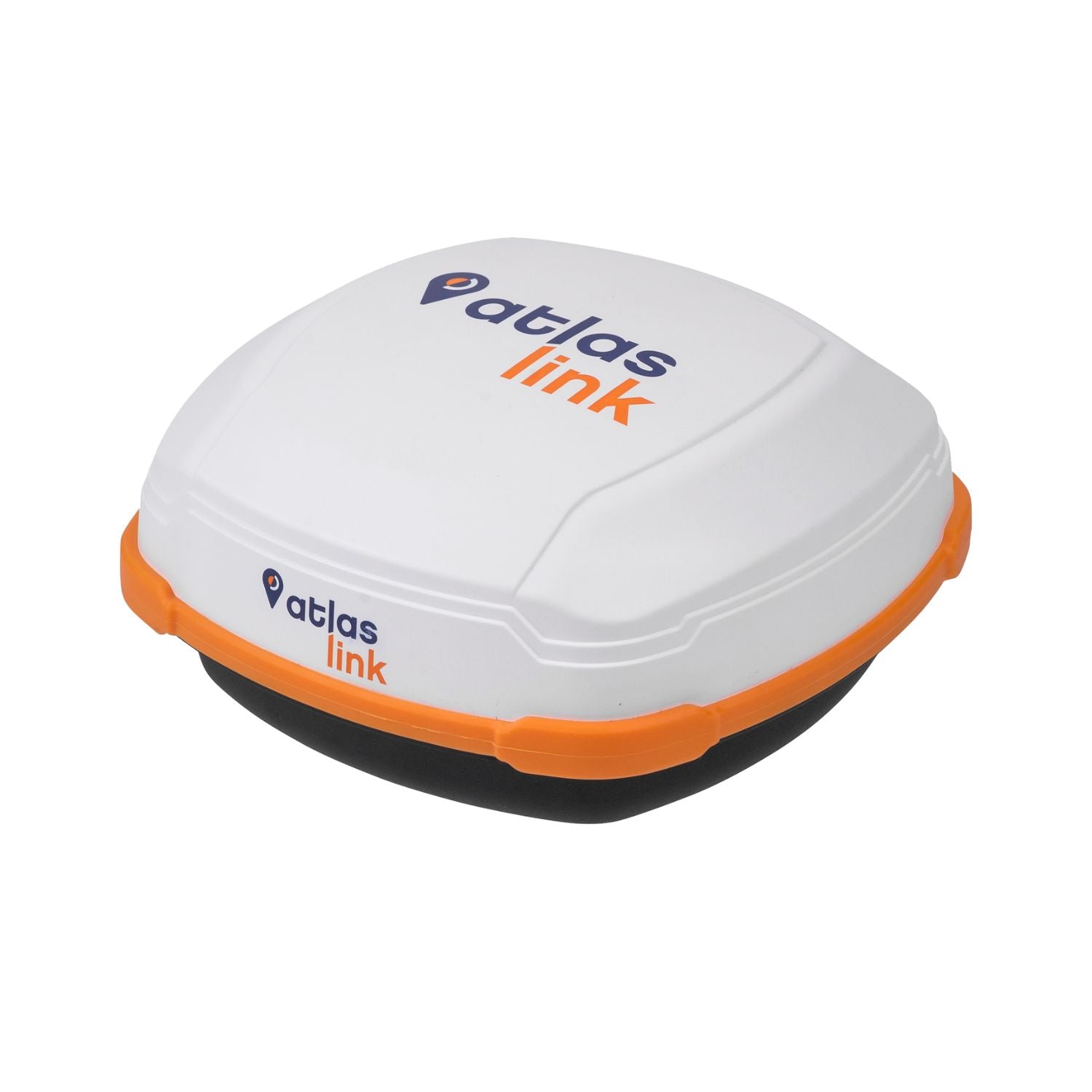

ATLASLINK SMART ANTENA GNSS L BAND

Atlaslink es la nueva antena inteligente multi-GNSS y multifrecuencia preconfigurada para recibir correcciones del servicio de correcciones Satelital Atlas global de Hemisphere. Atlaslink le proporciona la forma mas facil de recibir correcciones Atlas a través de la antena inteligente GNSS multipropósito más poderosa de la industria.

Tipos de correcciones ( requiere subscripcion )

• H50 (50cm) cobertura tierra/Costa , suscripción de por vida.
• H30 (30cm) cobertura tierra/Costa , 1 mes
• H30 (30cm) cobertura tierra/Costa , 3 meses
• H30 (30cm)  cobertura tierra/Costa  1 año
• H10 (10cm) cobertura tierra/Costa , 1 mes
• H10 (10cm) cobertura tierra/Costa , 3 meses
• H10 (10cm)  cobertura tierra/Costa  1 año

Existen otros planes, consultar: info@gpsuruguay.com

 Receptor GNSS Especificaciones

• Receptor Tipo: Frecuencia Dual. multi-GNSS RTK
• Señales recibidas: GPS. GLONASS y BeiDou
• Canales: 372
• Sensibilidad GPS : -142 dBm
• SBASTracking: 3•canales paralelos tracking
• Update Rate: 10 Hz standard. 20Hz opcional ( con subscripcion)
• Timing (1PPS) Accuracy: 20ns
• Arranque en frio: < 60 s tipico (no almanaque, ephemeris. posicion o RTCJ
• Worm Slor1: < 30 s typical (olmonoc ond RTCJ
• Hot Siert: < IOs typical (olmonoc. ephemeris. posilion. and RTC)
• Maximum Speed: 1,850 kph (999 kls)
• Maximum Allttude: 18.288 m (60.000 ft)

Exactitud Posición

• Precisión Horizontal:       RMA  (67%).         2DRMS (95%)_
• RTK: 1.2                             1Omm+ 1 ppm      20mm+2ppm
• L-Band:                             0.08m                   0.16m.
• SSAS (WAAS):                   0.3m.                    0.6m
• Autonomous. no SA:        1.2m                      2.5m

Especificaciones Banda L

• Tipo de Receptor: Canal simple
• Canale: 1530 to 1560MHz
• Sensibilidad: -130 dBm
• Espaciado de canal: 5.0 kHz
• Selección de Satélites: Manual y Automatica
• tiempo de Reacquisicion:  15 segundos ( típico)

 Comunicación

• Puerto serial: 2 full duplex RS-232, CAN
• nivel de Interface: Atlas GNSS ( WebUi)
• Baud Rates: 4800-115200
• Protocolo de corrección I/O: Hemisphere GNSS propietario , RTCM v2.3 ( DGPS) , RTCM v3 (RTK)
• Data I/O protocolo: NMEA 0183, NMEA2000 (Class 2) Wi-Fi,
• Timing outpout: 1 PPS, CMOS, activo low, falling edge sync, 10k, 10pfload
• Input marca evento: CMOS, activo low , falling edge sync, 10k, pf load

 Alimentacion

• Input Voltage:  7-32 VDC con polaridad reverse.
• Consumo: 4.5 W nominal (L1  /L2GPS/GLONASS/ BeiDou: L-band)
• Consumo actual: 0.38 A nominal (Ll/l2 GPS/GLONASS/ BeiDou: Lband)
• Aislamiento de energia: No
• Proteccion de polaridad reversa: SI
• Antena Voltage: Interno

 Medioambiente

• Temperatura de funcionamiento: ·40°C lo +70°C (·40°F + 158"F)
• Temperatura de almacenaje: -40°C lo +85°C (-40°F + 185F)
• Humedad: 95% no-condensada
• Shock ond Vibracion:  Mechanical Shock: EP455 Section 5.41.1 Operacional
• EMC: Vibraciono  EP455 Section 5.15.1Rondom CE (ISO I 4982Emissions ond Immunity).
• Estanqueidad: IP67

 Características Físicas

• Dimensiones:  15.8  x 15.8 x 7.9 (cm)
• Peso:< 1.15 kg f< 2.53lbs)
• indicadores de estado LEDs :
• FCC Port 15. Subpart 8. CISPR22 IP67
